QY型系列充油式潛水電泵
二、QY型充油式潛水電泵產品概述
QY型充油式潛水電泵由水泵、密封、電動機三部分組成。水泵位于電泵上部，為離心式或軸流式結構，電動機位于電泵下部，為充油式三相異步電動機。水泵和電動機之間采用內裝式整體機械密封盒密封，每個固定止口密封處采用"o"形油橡膠密封圈作靜密封。
二、QY型充油式潛水電泵產品用途
1、農田園林的排灌、井灌、噴灌；
2、井下提水，水塔送水；
3、排澇防汛；
4、船舶倉底排水；
5、城建、工礦給排水。
三、QY型充油式潛水電泵使用條件
在下列使用條件下能連續正常工作:
1、工作介質為無腐蝕性的清水,介質中含砂量的體積比不超過0.10％,粒度不大于0.20mm.
2、介質溫度不超過40℃,介質的PH值在6.5-8.5之間.
3、潛水電泵應在額定揚程附近的使用范圍內使用.并且完全浸入水中使用,潛水深度不宜超過3m,最深不超過5m.
4、潛水電泵離水底0.5m以上,但不可陷入泥中.否則會引起爆炸.
5、電源頻率為三相50Hz,電壓為380V,電壓波動范圍為額定值的0.9-1.1倍.

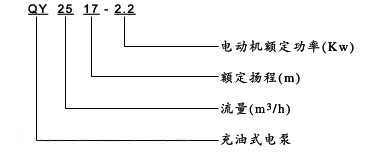

四、QY型充油式潛水電泵型號意義
五、QY型充油式潛水電泵性能參數
序號 |
型號 |
額定流量 |
額定揚程 |
配管 |
配用功率 |
轉速 |
額定電壓 |
（m3/h） |
（m） |
（mm） |
（Kw） |
（min） |
（V） |
1 |
QY8.4-40-2.2 |
8.4 |
40 |
50 |
2.2 |
2860 |
380 |
2 |
QY15-26-2.2 |
15 |
26 |
50 |
3 |
QY25-17-2.2 |
25 |
17 |
63 |
4 |
QY40-12-2.2 |
40 |
12 |
76 |
5 |
QY65-7-2.2 |
65 |
7 |
100 |
6 |
QY100-4.5-2.2 |
100 |
4.5 |
150 |
7 |
QY15-36-3 |
15 |
36 |
50 |
3 |
8 |
QY25-26-3 |
25 |
26 |
63 |
9 |
QY40-16-3 |
40 |
16 |
76 |
10 |
QY65-10-3 |
65 |
10 |
100 |
11 |
QY100-6-3 |
100 |
6 |
150 |
12 |
QY160-4-3 |
160 |
4 |
150 |
13 |
QY260-3.5-4 |
260 |
3.5 |
200 |
4 |
14 |
QY200-4.5-4 |
200 |
4.5 |
150 |
15 |
QY65-14-4 |
65 |
14 |
100 |
16 |
QY40-21-4 |
40 |
21 |
76 |
17 |
QY25-32-4 |
25 |
32 |
63 |
18 |
QY25-38/2-4 |
25 |
38 |
63 |
19 |
QY12.5-50-4 |
12.5 |
50 |
50 |
20 |
QY12.5-72/4-4 |
12.5 |
72 |
50 |
21 |
QY25-45/3-5.5 |
25 |
45 |
63 |
5.5 |
22 |
QY10-78/3-5.5 |
10 |
78 |
50 |
23 |
QY200-8-5.5 |
200 |
8 |
150 |
24 |
QY260-6-5.5 |
260 |
6 |
200 |
25 |
QY65-18-5.5 |
65 |
18 |
100 |
26 |
QY40-28-5.5 |
40 |
28 |
76 |
27 |
QY25-40-5.5 |
25 |
40 |
63 |
28 |
QY18-64/3-5.5 |
18 |
64 |
63 |
29 |
QY65-28-7.5 |
65 |
28 |
100 |
7.5 |
30 |
QY40-38-7.5 |
40 |
38 |
76 |
31 |
QY25-50-7.5 |
25 |
50 |
63 |
32 |
QY200-10-7.5 |
200 |
10 |
150 |
33 |
QY10-100/4-7.5 |
10 |
110 |
50 |
34 |
QY260-8-7.5 |
260 |
8 |
200 |
35 |
QY18-126/6-11 |
18 |
126 |
63 |
11 |
36 |
QY10-160/6-11 |
10 |
160 |
50 |
六、QY型充油式潛水電泵使用注意事項
1. 潛水電泵使用前應詳細閱讀使用說明書，確認符合使用條件后嚴格按照注意事項及機組安裝、起動、運轉和停機要求進行操作。
2. 潛水電機使用前腔內必須灌滿清水，否則將導致電機定子線圈、止推軸承及導軸承發熱而燒毀。灌水時須同時擰開注水螺栓和放氣螺栓，以保證灌水通暢，腔內空氣容易排凈。
3. 電動機陸地試轉不得超過一秒，且試轉前（電機腔內已注滿清水）電機軸伸油封部位要澆注足量的水，否則將導致油封（或機械密封）燒毀。
4. 若電機與潛水泵已安裝在一起,試轉時應先卸下逆止閥,再用足量的清水（或洗衣粉水）從水泵出水端徐徐倒入,同時撥動泵軸轉動,以對水泵橡膠軸承進行預潤滑,否則軸承將被燒毀。電泵應直立使用，不得臥倒工作。
5. 高揚程潛水泵或機組較重時，必須加兩根鋼絲繩做承重保護，以免機組掉入井中。（建議井下用泵都應做承重保護）
6. 潛水電泵長期不用時應直立放置，以防電機轉子及水泵轉子彎曲變形。電泵不許長時間露天存放，應放置庫房中，否則將導致電纜線老化，電機繞組線圈絕緣下降、失效、零部件銹蝕。潛水電泵經長期放置，再使用前應進行檢查、調試。
7. 冬季潛水電機從井中提出后，應及時擰開放水螺栓和放氣螺栓，放盡電機內腔存水，否則將導致電機零部件凍裂。再下井時需重新灌滿清水。電泵下井后應首先用500伏兆歐表測量對地絕緣電阻，不低于5兆歐才能通電試水，否則將導電機燒毀。
QY型系列充油式潛水電泵訂購需知：
一、如您需要訂購QY型系列充油式潛水電泵;需確定：
1、QY型系列充油式潛水電泵;流量、揚程、自吸高度
2、QY型系列充油式潛水電泵配套功率、WQ潛水排污泵;工作電壓
3、QY型系列充油式潛水電泵;進出口徑
4、QY型系列充油式潛水電泵;過流介質 以便我們技術人員為您準確選擇。
二、若已由設計單位已選好QY型系列充油式潛水電泵;產品型號，則直接根據所選型號與上海萬經泵業制造有限公司銷售部訂購。(聯系方式見網站底部)
三、若在QY型系列充油式潛水電泵;選型過程中存在疑問，歡迎聯系我們的在線客服，為您提供滿意的服務(聯系方式見網站底部)
